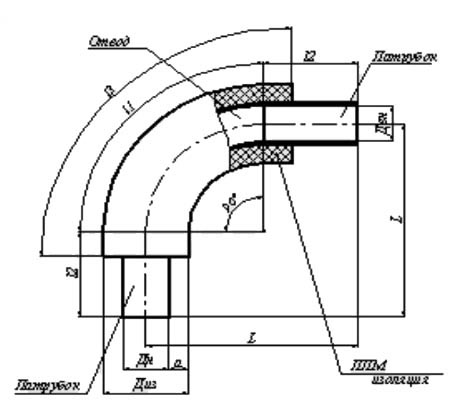

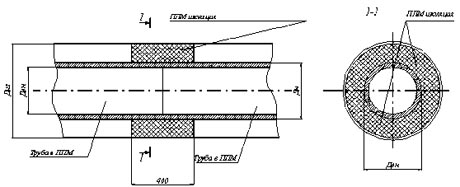

Труба в ППМ изоляции Отводы в ППМ изоляции Тройник в ППМ изоляции Труба в ППМ изоляции Марка трубы Диаметр условного прохода трубы Ду, мм Наружный диаметр трубопровода с изоляцией Ди, мм Толщина изоляции а, мм ППМ-57 50 150 46,5 ППМ-76 65 184 54 ППМ-89 80 184 47,5 ППМ-108 100 207 49,5 ППМ-133 125 259 63 ППМ-159 150 259 50 ППМ-219 200 309 45 ППМ-273 250 359 43 ППМ-325 300 414 44,5 ППМ-377 350 466 44,5 ППМ-426 400 517 45,5 Тройник в ППМ изоляции Марка тройника Условный проход ,мм Ду Наружный диаметр, мм Дн Толщина стенки трубы, мм S Диаметр трубы с изоляциией, Диз Толщина слоя изоляции Тройник ППМ -57х3 50 57 3 150 46,5 Тройник ППМ -76х3,5 65 76 3,5 184 54 Тройник ППМ - 89х3,5 80 89 3,5 184 47,5 Тройник ППМ - 108х4 100 108 4 207 49,5 Тройник ППМ - 133х4 125 133 4 259 63 Тройник ППМ-159х4,5 150 159 4,5 259 50 Тройник ППМ-219х6 200 219 6 309 45 Тройник ППМИ-273х7 250 273 7 359 43 Тройник ППМ-325х8 300 325 8 414 44,5 Тройник ППМ-377х9 350 377 9 466 44,5 Тройник ППМ-426х9 400 426 9 517 45,5 Отводы в ППМ изоляции Марка отвода Условный проход ,мм Ду Наружный диаметр, мм Дн Толщина стенки трубы, мм S Диаметр трубы с изоляциией, Диз Толщина слоя изоляции Отвод ППМ-57х3 50 57 3 150 46,5 Отвод ППМ-76х3,5 65 76 3,5 184 54 Отвод ППМ- 89х3,5 80 89 3,5 184 47,5 Отвод ППМ-108х4 100 108 4 207 49,5 Отвод ППМ-133х4 125 133 4 259 63 Отвод ППМ-159х4,5 150 159 4,5 259 50 Отвод ППМ-219х6 200 219 6 309 45 ОтводППМ-273х7 250 273 7 359 43 Отвод ППМ-325х8 300 325 8 414 44,5 Отвод ППМ-377х9 350 377 9 466 44,5 Отвод ППМ-426х9 400 426 9 517 45,5 Нестандартные конструкции и выездные работы Изоляция стыков Заделка стыков производится выездной бригадой с использованием специального компонента и технологической остнастки. Сравнительные характеристики ППМ и аналогичной ППУ изоляции Основные характеристики пенополиминеральной и пенополиуретановой изоляции Характеристики Тип изоляции Пенополиминеральная ППМ-изоляция Пенополиуретановая ППУ-изоляция Объемная масса, кГ/м3 200-220 80 В том числе изоляционного слоя 80-100 80 Предел прочности при сжатии, мПа 1,2 0,3 Адгезия к стальной трубе, мПа 0,4 0,12 Водопоглощение по массе в течение 30 суток, % 6 24 РН среды (исходной) 7 7 Теплопроводность, Вт/моС 0,043 0,035 Термостойкость, 0С 150 130 Ограничения по температуре монтажа и хранения на открытом воздухе Нет ограничений -15 С Температура (отрицательная) разрушения изоляции Нет ограничений -40 С Обработка труб под изоляцию Не требуется Требуется Антикоррозионное покрытие под изоляцию Не требуется Требуется Защита изоляции от механических повреждений Не требуется Требуется Устройство ситемы контроля влажности (система ОДК) Не требуется Требуется Срок службы, лет 30 25     В новом СНиПе 41-02-2003 "Тепловые сети" в разделе "тепловая изоляция" говорится, что "для бесканальных прокладок тепловых сетей следует рассматривать две принципиально отличные группы конструкций теплопроводов: группы А и группы В".     ПРЕДСТАВИТЕЛЬНАЯ КОНСТРУКЦИЯ-ТЕПЛОПРОВОД ЗАВОДСКОГО ИЗГОТОВЛЕНИЯ В ПЕНОПОЛИМЕРМИНЕРАЛЬНОЙ ТЕПЛОИЗОЛЯЦИИ (ППМИ группа В). Вот их отличие: Наименование показателей ППМИ (гр. В) ППУ (гр.А) Термостойкость, до °С 150 110 Гидрозащита изоляции Не требуется Обязательна Защита изоляции от механических повреждений Не требуется Обязательна Предварительная обработка труб перед нанесением изоляции Не требуется Обязательна Устройство системы контроля влажности Не требуется Обязательнj Предел прочности при сжатии, Мпа не менее 1,2 0,8 Предел прочности при изгибе, Мпа не менее 1,7 0,8 Водопоглощение при полном погружении за 30 суток по массе в % 7 20 и более Тепловые потери при локальных повреждениях минимальны значительны Адгезия к стальной трубе, Мпа не менее 0,4 0,15     Таким образом ППМ изоляция трубопроводов различного назначения эффективнее многих отечественных и зарубежных конструкций. Основными технико-экономическими преимуществами ППМ изоляции являются: - низкие тепловые потери (на 20-30% ниже принятых по нормативам); - экономия топлива (до 40-60%), используемого на сохранение температуры теплоносителя; - низкие затраты на профилактические ремонты.     Хорошая адгезия к стальной трубе позволяет осуществлять беспорывную эксплуатацию трубопровода даже при заводском дефекте трубы (свищи, трещины). Преимущества монтажа и эксплуатации, теплопроводов в ППМ изоляции: - обеспечивается высокая степень ремонтоспособности поврежденных участков изоляции; - обеспечивается высокая транспортабельность изделий (без повреждений) и отсутствуют специальные требования к транспорту при транспортировках изделий на дальние расстояния; - снижается стоимость строительно-монтажных работ при сооружении тепловых сетей за счет исключения ряда строительных материалов, в том числе железобетонных каналов и лотков. а так же работ по строительству тепловых сетей.     При эксплуатации сетей с температурой теплоносителя до 150 С? и построенных любым из существующих способов (бесканальным, канальным и наземным) обеспечивается надежность и долговечность трубопроводов в течение 30-35 лет без ремонта за счет высоких и стабильных физико-механических свойств (особенно прочностных характеристик) и тепло-влажностных свойств (особенно термических характеристик и низкого водопоглощения).
